キュービクルのトランス交換費用｜容量・油入式／モールド式・更新時期

キュービクルのトランス（高圧配電用変圧器）交換費用は、100～300kVAの一般的な交換工事で約300万～800万円／基が参考レンジです。ただし、容量・台数、油入式／モールド式、搬入・揚重、盤改造、低圧幹線、停電、PCB調査・処理の範囲によって総額は大きく変わります。

見積書では、変圧器本体の価格だけでなく、既設撤去、搬出、新設搬入・据付、高圧・低圧接続、保護機器の整合、試験、復電、廃棄物処理、完成図書まで同じ条件で比較することが重要です。

この記事では、年次点検でトランスの更新・交換を指摘された経営者、総務、施設管理担当者に向けて、容量別の費用目安、油入式とモールド式の選び方、交換時期、容量の見直し、省エネ性能、低濃度PCB、停電工程、見積確認項目を整理します。

※費用は2026年8月時点の編集部調査による参考値です。税区分、地域、メーカー、仕様、工事範囲、物価・人件費、納期で変動します。個別設備の適正価格や交換要否を保証するものではありません。

トランス以外の構成機器も含めて確認したい場合は、「キュービクルの構成機器一覧｜役割・耐用年数・交換費用を図解」をご覧ください。

トランス交換費用・交換時期の結論早見表

先に安全確認：油漏れ、異臭、煙、異常音、著しい温度上昇、変色・焼損、保護装置の動作等がある場合は、機器へ近づいたり扉を開けたりせず、電気主任技術者・保安管理会社へ連絡してください。この記事だけで継続使用を判断しないでください。

キュービクルのトランスとは？高圧を使用電圧へ変える機器

キュービクルのトランスは、高圧配電用変圧器の通称です。一般的には受電した6,600V等の高圧を、照明・コンセント・空調・生産設備等で使用する100V・200V・400V級の電圧へ変換します。

変圧器には単相・三相、油入・モールド、50Hz・60Hz、さまざまな容量・結線・タップ・二次電圧があります。同じ「200kVA」でも用途や仕様が異なるため、容量だけを見て後継機を選ぶことはできません。

銘板で最初に確認する12項目

• メーカー、型式、製造番号、製造年
• 油入・モールド等の種類
• 単相・三相、定格容量（kVA）
• 定格一次電圧・二次電圧
• 周波数（50Hz・60Hz）
• 結線、タップ電圧、インピーダンス
• 絶縁階級、温度上昇、冷却方式
• 油量、総質量、外形寸法
• トップランナー基準・規格等の表示

銘板だけでは負荷実態、内部状態、絶縁油の交換履歴、PCB汚染の有無、設置スペース、接続寸法までは分かりません。単線結線図、点検報告書、過去の試験成績、電力使用実績、現地寸法と照合してください。

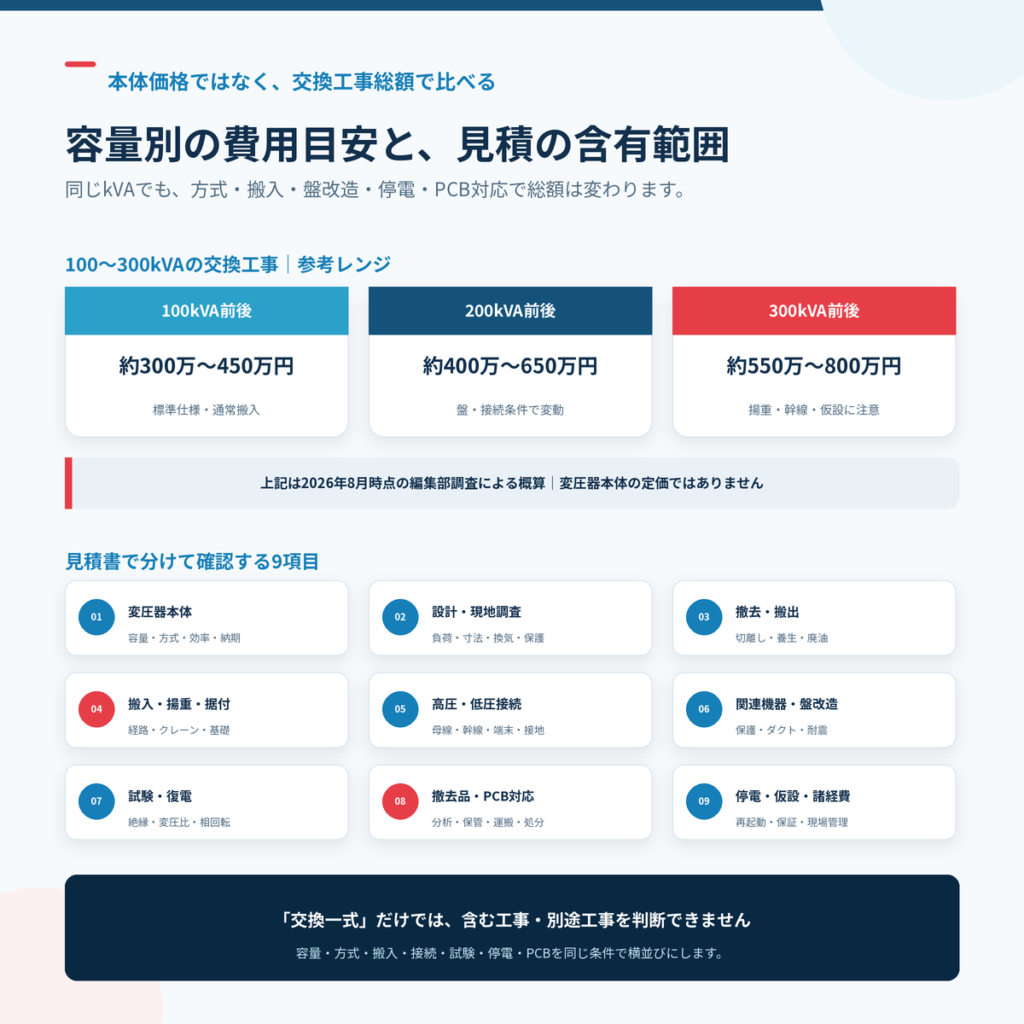

トランス交換費用は約300万～800万円／基｜容量別の目安

100～300kVAの高圧配電用変圧器を既設キュービクル内で交換する場合、交換工事の参考レンジは約300万～800万円／基です。これは変圧器の本体定価ではなく、標準的な撤去・搬入・据付・接続・試験等を含めた工事総額を検討するための目安です。

※上表は2026年8月時点の編集部調査による概算です。実在する特定案件の匿名見積ではありません。油入・モールド、単相・三相、一次・二次電圧、効率仕様、外形・質量、地域、納期、工事範囲で変わります。50kVA以下、300kVA超、特殊結線・特殊電圧、複数台、キュービクル全体更新は個別見積です。

見積資料について：記事マップで予定している「容量別匿名見積」は、実案件の見積書と公開許諾・機密処理が確認できた後に追加してください。現時点では実見積を装った金額は掲載せず、編集部調査の参考レンジとして区別しています。

交換費用に含める項目

「変圧器交換一式」だけの見積では、搬入、低圧幹線、盤改造、試験、撤去処分、PCB対応のどこまで含むか判断できません。数量・単価の細分化が難しい項目でも、作業範囲と除外条件は書面で確認してください。

トランス交換費用が変わる10の条件

変圧器は重量物であり、高圧側だけでなく大電流が流れる低圧側の接続も伴います。見積差が大きい場合は、単にメーカー価格が違うのではなく、搬入方法、盤改造、低圧幹線、関連保護機器、撤去処分、停電条件の差を確認してください。

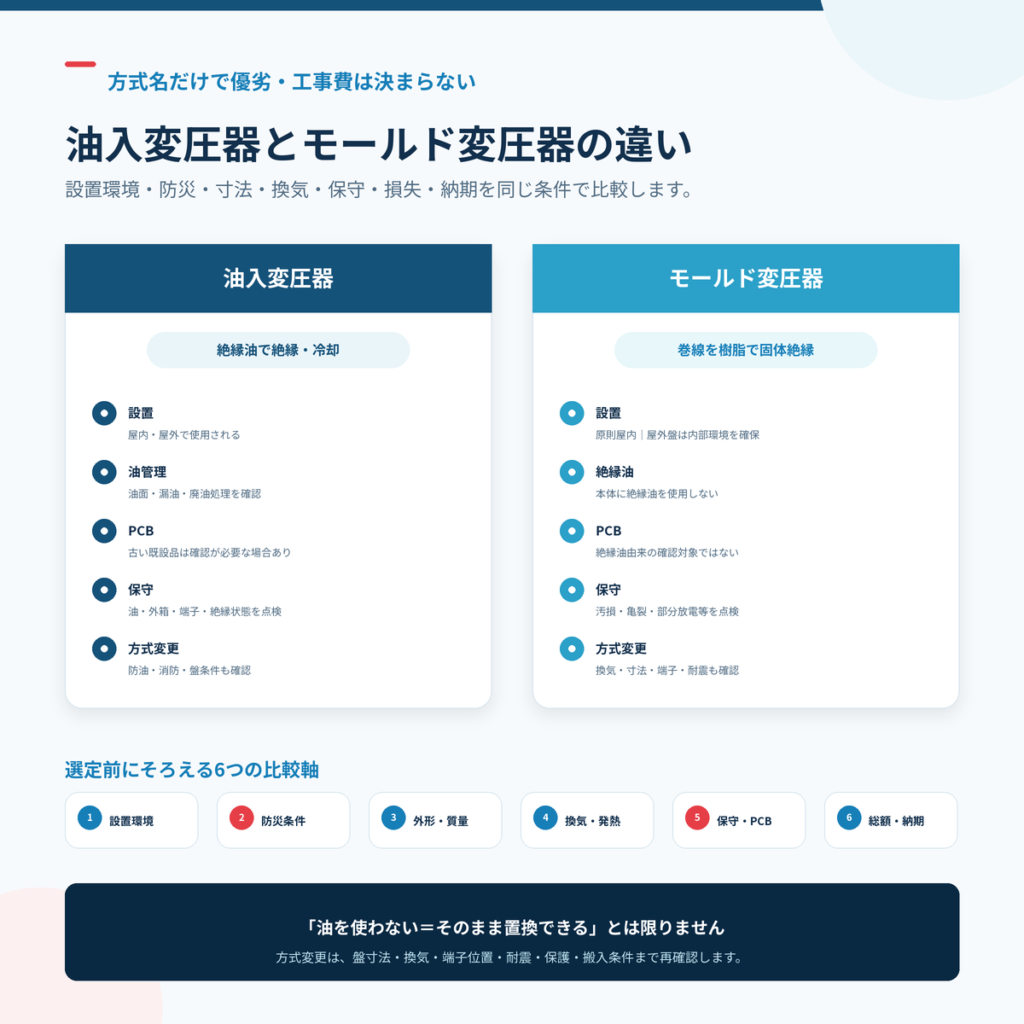

油入変圧器とモールド変圧器の違い

油入変圧器は絶縁・冷却に絶縁油を使用し、モールド変圧器は巻線を樹脂で固体絶縁します。どちらが常に優れているわけではなく、設置場所、防災要求、既設盤、外形・質量、損失、騒音、保守、価格、納期を同じ条件で比較します。

JEMAの更新推奨時期報告書では、高圧配電用変圧器として油入変圧器、モールド変圧器、乾式変圧器を対象にしています。同資料では、油入は屋外・屋内、モールド・乾式は屋内（屋外盤収納を含む）を標準使用状態とし、モールド・乾式を屋外盤へ収納する場合は盤内部を一般的な屋内環境と同等にする必要があるとしています。

方式変更に注意：油入からモールドへ変更する場合、本体だけでなく、外形・質量、発熱・換気、端子位置、耐震、盤内離隔、搬入、保護方式、消防・建築上の条件を確認します。「油を使わないからそのまま置換できる」とは限りません。

容量は既設と同じでよい？実負荷と将来計画で見直す

交換時に既設と同じ容量を選べば、常に最適になるとは限りません。設置後に生産設備・空調・テナント構成が変わり、負荷が増減している可能性があります。過大容量は無負荷損や初期費用、過小容量は過負荷・温度上昇・電圧降下・将来余力に影響します。

損失は「無負荷損」と「負荷損」を分けて比較

変圧器の損失には、通電しているだけでも生じる無負荷損と、負荷電流に応じて増える負荷損があります。更新時は本体価格だけでなく、メーカーが示すエネルギー消費効率、無負荷損、負荷損と、自社の実負荷・年間通電時間・電力単価を使って運転費を比較します。

簡易比較では、年間損失電力量を「無負荷損×通電時間＋定格負荷損×負荷率の二乗×負荷時間」として試算できます。ただし、負荷変動、複数台運用、力率、高調波、温度等で実績は変わるため、設計者・メーカーへ計算条件を確認してください。

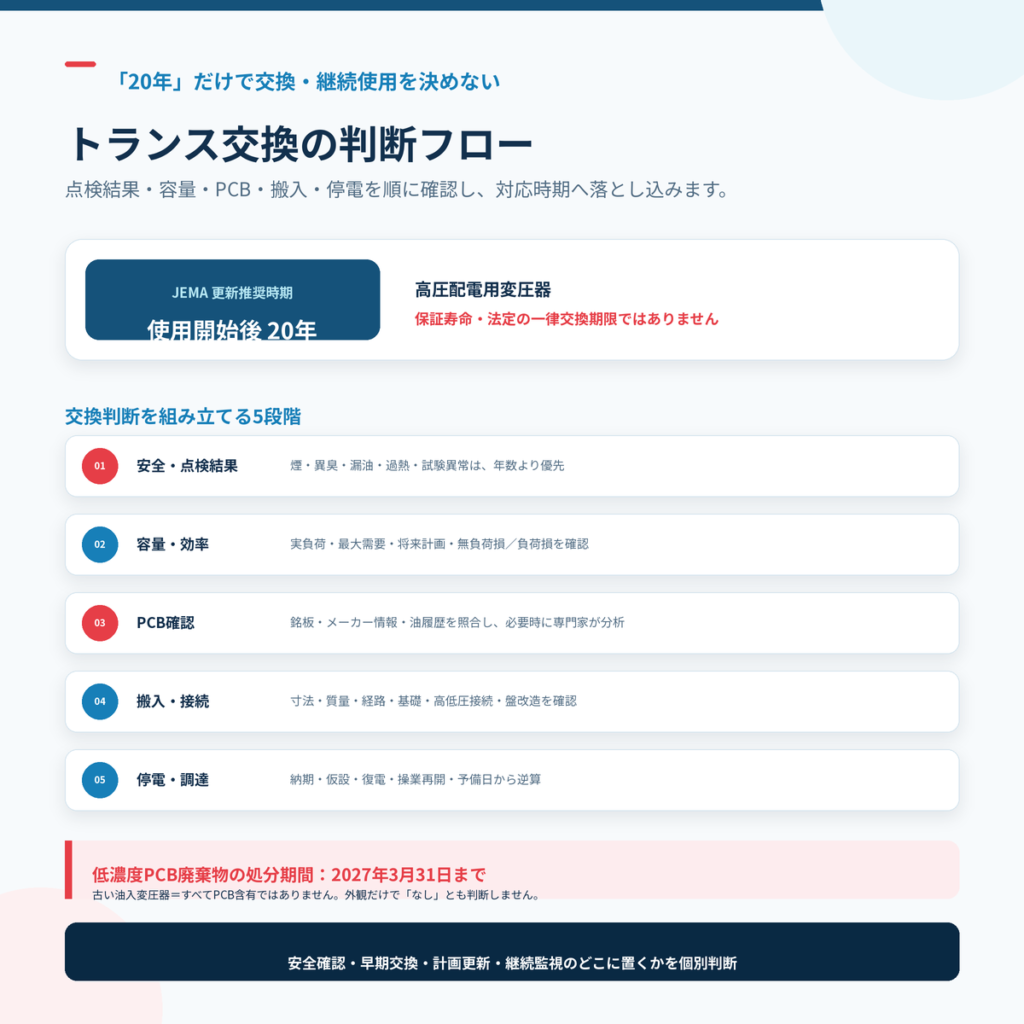

トランスの交換時期は20年？法定寿命ではない

JEMA「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）では、高圧配電用変圧器の更新推奨時期を使用開始後20年としています。

この20年は、標準使用状態で保守点検を行った場合に、信頼性と経済性を考えて更新を検討する目安です。製造者の保証値や法定の一律交換期限ではありません。同資料も、実際の使用環境で寿命は一定ではなく、正確な寿命予測は難しいと説明しています。

変圧器の状態は、外観・漏油・油量・温度・騒音・振動・汚損・端子部に加え、設備条件に応じた絶縁抵抗、絶縁油試験、油中溶解ガス分析、部分放電等で確認します。すべての試験がすべての設備へ同じように必要とは限らないため、電気主任技術者・メーカーが診断計画を決めます。

キュービクル全体と各機器の年数の違いは、「キュービクルの耐用年数は何年？法定耐用年数と機器寿命・更新時期」もあわせてご確認ください。

低濃度PCBは交換見積の前に確認する

古い油入変圧器では、絶縁油が低濃度PCBに汚染されている可能性があります。環境省の低濃度PCB廃棄物早期処理情報サイトでは、製造後30年以上経過した古い電気機器にPCB濃度が基準の0.5mg/kgを超えるものがあるとし、低濃度PCB廃棄物の処分期間は2027年3月31日で終了すると案内しています。

古い油入変圧器がすべてPCB汚染機器という意味ではありません。反対に、外観や製造年だけで「PCBなし」と自己判断することも避けます。銘板情報、メーカーの判別情報、絶縁油の交換・補充履歴を確認し、必要な場合は専門家が安全に採油して分析します。

PCB確認から交換・処分までの5段階

1. 銘板と台帳を確認：メーカー、型式、製造番号、製造年、油量、保管・使用場所を記録する
2. メーカー情報を照合：公式の判別情報・問い合わせ窓口で対象可能性を確認する
3. 油履歴を確認：絶縁油の交換・補充・再生履歴があれば、元の機器情報だけで断定しない
4. 必要に応じて分析：電気主任技術者・専門業者が停電、安全、採油可否、分析方法を決める
5. 更新・処理工程を確定：結果に応じ、届出、保管、収集運搬、処分、マニフェスト、期限を所管自治体・許可業者と確認する

重要：需要家担当者が運転中の変圧器から自分で採油したり、油を抜いたり、機器を開放したりしないでください。PCBの該当可能性がある場合、通常の産業廃棄物と同じ扱いで撤去・処分できないことがあります。交換工事と処理委託の責任範囲を契約前に確認してください。

2026トップランナー変圧器で何が変わる？

経済産業省は事業用変圧器の新たな省エネ基準を策定し、目標年度を2026年度としました。JEMAによると、油入変圧器・モールド変圧器ともに第三次判断基準の目標年度は2026年度で、製造事業者等は従来のトップランナー変圧器2014の出荷を順次停止します。

これは、対象となる製造・輸入事業者等が区分ごとの目標基準を達成するための制度です。2026年度になったから既設変圧器を一律に交換しなければならない、という意味ではありません。一方、過去の見積と現在の見積では、同じkVAでも効率、外形、質量、価格、納期が変わる可能性があります。

JEMAは、新基準品について旧JIS C 4304（1981）規格値との比較で約46％、第一次判断基準品との比較で約26％の省エネ効果が期待できると説明しています。ただし、これは規格上の比較であり、個別施設の電気料金削減率ではありません。実際の効果は容量、負荷率、通電時間、電力単価、機種で試算してください。

トランス交換で停電は必要？工程と操業再開を分ける

高圧配電用変圧器の交換は、高圧・低圧回路の切離し、重量物の撤去・据付、接続、試験を伴うため、原則として計画停電を前提にします。停電時間は、変圧器の容量だけでなく、台数、搬入経路、盤改造、母線・ケーブル、関連機器、試験、仮設電源、復電後の再起動で変わります。

1. 設備停止：生産設備、空調、サーバー、エレベーター等を安全に停止する
2. 受電停止・安全措置：所定の操作、検電、接地、ロックアウト等を行う
3. 交換工事：切離し、撤去搬出、搬入据付、接続、関連改修を行う
4. 試験・復電：必要試験と判定後に受電し、電圧・相回転・負荷状態を確認する
5. 操業再開：負荷設備を決めた順序で再起動し、異常がないことを確認する

見積書・工程表では、「電気工事が終わる時刻」「復電する時刻」「事業を再開できる時刻」を分けます。冷凍・冷蔵、医療、サーバー、生産ライン等がある場合は、仮設電源や段階復旧、予備日の費用も確認してください。

トランス交換工事の流れ｜指摘受領から図面更新まで

年次点検の指摘を受けた後の優先順位と社内対応は、「年次点検でキュービクルの指摘を受けたら？対応手順と放置リスク」もご確認ください。

トランス交換見積で確認する18項目

1. 新設変圧器のメーカー、型式、容量、相数、油入・モールド
2. 一次・二次電圧、周波数、結線、タップ、インピーダンス
3. 2026トップランナー基準の対象・区分・エネルギー消費効率
4. 無負荷損・負荷損、騒音、外形寸法、質量、付属品
5. 容量選定の根拠となる負荷データ・将来計画
6. 油入・モールド選定の根拠と設置環境への適合
7. 既設撤去、油抜き、分解、搬出、床・壁・扉の養生
8. 新設搬入、揚重、据付、基礎、防振、耐震固定
9. 高圧ケーブル・母線、低圧幹線、端末、接地の交換・流用
10. LBS・PF、VCB・OCR、ACB・MCCB等の適合と整定
11. 盤改造、換気、開口、ダクト、床荷重、消防・建築条件
12. PCB判別、分析、届出、保管、収集運搬、処分の担当範囲
13. 撤去変圧器・廃油・金属等の処分とマニフェスト
14. 停電範囲、停電時間、仮設電源、復電・操業再開時刻
15. 試験項目、判定基準、保護連動、立会い、試験成績書
16. 単線結線図、設備台帳、銘板写真、工事写真の更新
17. 納期、工事日、予備日、工程遅延・試験不合格時の復旧
18. 税区分、諸経費、別途項目、追加費用条件、保証、緊急連絡先

相見積もりでは、総額の安さより、上記18項目が同じ条件かを確認します。特に「低圧幹線別途」「盤改造別途」「PCB分析・処分別途」「クレーン別途」「夜間割増別途」「試験一部別途」は追加費用につながりやすいため、契約前に書面化してください。

キュービクル全体の更新費用、容量別相場、見積の含有範囲は、「キュービクル更新費用はいくら？容量・機器・工事別の相場と見積内訳」で確認できます。

トランスの現地確認で写真に残したい場所

現地調査では、電気主任技術者・専門工事会社に、安全な方法で次の写真を残してもらうと、見積範囲と工事後の照合がしやすくなります。需要家担当者が充電部へ近づく、盤の扉を開ける、変圧器へ触れる、採油する行為は行わないでください。

トランス交換に関するよくある質問

キュービクルのトランス交換費用はいくらですか？

100～300kVAの一般的な交換工事では約300万～800万円／基が参考です。容量・台数、油入・モールド、搬入、盤改造、低圧幹線、停電、PCB調査・処理等で変わります。本体価格ではなく、工事範囲をそろえて比較してください。

トランスの交換時期は何年ですか？

JEMAの高圧配電用変圧器の更新推奨時期は使用開始後20年です。法定寿命・保証寿命ではなく、点検・試験、負荷、環境、故障時影響、部品供給、省エネ性等で個別に判断します。

20年を超えたトランスはすぐ違法になりますか？

20年はJEMAの更新推奨時期であり、一律の法定交換期限ではありません。ただし、推奨時期超過を放置せず、電気主任技術者と状態、負荷、環境、納期、停電機会を確認し、計画更新を検討してください。

油入変圧器とモールド変圧器はどちらが安いですか？

容量・メーカー・仕様・納期で異なり、本体価格だけでは判断できません。方式変更では盤寸法、換気、耐震、端子位置、搬入、保守、防災条件も変わるため、交換工事総額と運転費で比較します。

既設と同じ容量に交換すればよいですか？

自動的に同じ容量とは決めません。デマンド、負荷電流、運転時間、始動電流、負荷分担、将来の増設・撤去を確認し、過大容量・過小容量の双方を避けるよう設計者が選定します。

トランス交換に停電は必要ですか？

高圧・低圧回路の切離し、重量物交換、接続、試験を伴うため、原則として計画停電を前提にします。停電範囲・時間は台数、搬入、盤改造、試験、仮設電源、復電後の再起動で変わります。

古い油入変圧器はすべてPCB入りですか？

すべてではありません。銘板、メーカーの判別情報、絶縁油の交換・補充履歴を確認し、必要に応じて専門家が分析します。外観・製造年だけで含有・非含有を断定しないでください。

低濃度PCBの処分期限はいつですか？

環境省によると、低濃度PCB廃棄物の処分期間は2027年3月31日で終了します。確認、分析、更新、届出、収集運搬、処分には時間がかかるため、未確認の古い油入機器がある場合は直ちに専門窓口へ相談してください。

2026年になったら既設トランスの交換義務がありますか？

2026年度はトップランナー変圧器第三次判断基準の目標年度で、既設変圧器の一律交換期限ではありません。ただし、新旧見積で効率、外形、質量、価格、納期が変わる可能性があるため、現行仕様で再確認します。

トランス交換見積は何社比較すべきですか？

社数より、容量・方式・効率・搬入・接続・関連機器・試験・停電・PCB・保証を同じ条件にそろえることが重要です。緊急性が高い場合は、相見積もりを待つリスクも電気主任技術者へ確認してください。

無料資料｜キュービクル更新費用・機器別相場ガイド

PAS、SOG、VCB、LBS、変圧器、高圧ケーブルなどの交換費用と、見積で確認すべき工事項目をまとめた無料資料です。トランス交換の予算取り、相見積もり、社内稟議の整理にご活用ください。

「キュービクル更新費用・機器別相場ガイド」を無料でダウンロードする

※本資料の価格は一般的な参考情報です。個別設備の見積額、交換要否、安全性、工事方法、PCB該当性を判定するものではありません。

まとめ｜容量・方式・搬入・PCB・停電まで同条件で比較

キュービクルのトランス交換費用は、100～300kVAで約300万～800万円／基が参考ですが、総額は容量・台数、油入／モールド、搬入、盤改造、接続、関連保護機器、停電、PCB、試験、処分で変わります。

1. 約300万～800万円は工事範囲を比較するための参考額であり、本体定価ではない
2. 既設と同じ容量・方式を自動採用せず、実負荷と将来計画で見直す
3. JEMAの20年は更新推奨時期であり、法定期限・保証寿命ではない
4. 古い油入変圧器は、PCBを銘板・メーカー情報・油履歴・必要な分析で確認する
5. 停電時間だけでなく、搬入・試験・復電・操業再開・図面更新まで工程化する

トランス交換の必要性や見積範囲を判断できない場合は、点検報告書、単線結線図、銘板写真、デマンド・負荷データ、交換見積をそろえて相談しましょう。
