この記事では、設置から15～30年がたったキュービクルを所有・管理する経営者、総務、施設管理の担当者に向けて、3つの年数の違い、PAS・VCB・変圧器・高圧ケーブルなど機器別の年数、設置年数ごとに確認すること、寿命を延ばす方法、修理・部分交換・全体更新の判断と更新計画の立て方を、公的機関・業界団体の資料をもとに整理します。
本記事は2026年9月28日時点の一般的な情報です。設備の継続使用や交換時期は、年数だけで自己判断せず、電気主任技術者・保安管理会社・メーカー・工事会社へ現物と点検記録を示して確認してください。税務上の資産区分・耐用年数は、設備の用途や設置状況によって異なる可能性があるため、税理士等へ確認してください。
キュービクルの仕組み、点検、費用、事故リスクを先に把握したい場合は、「キュービクルとは？仕組み・耐用年数・点検・更新費用まで完全ガイド」をご覧ください。

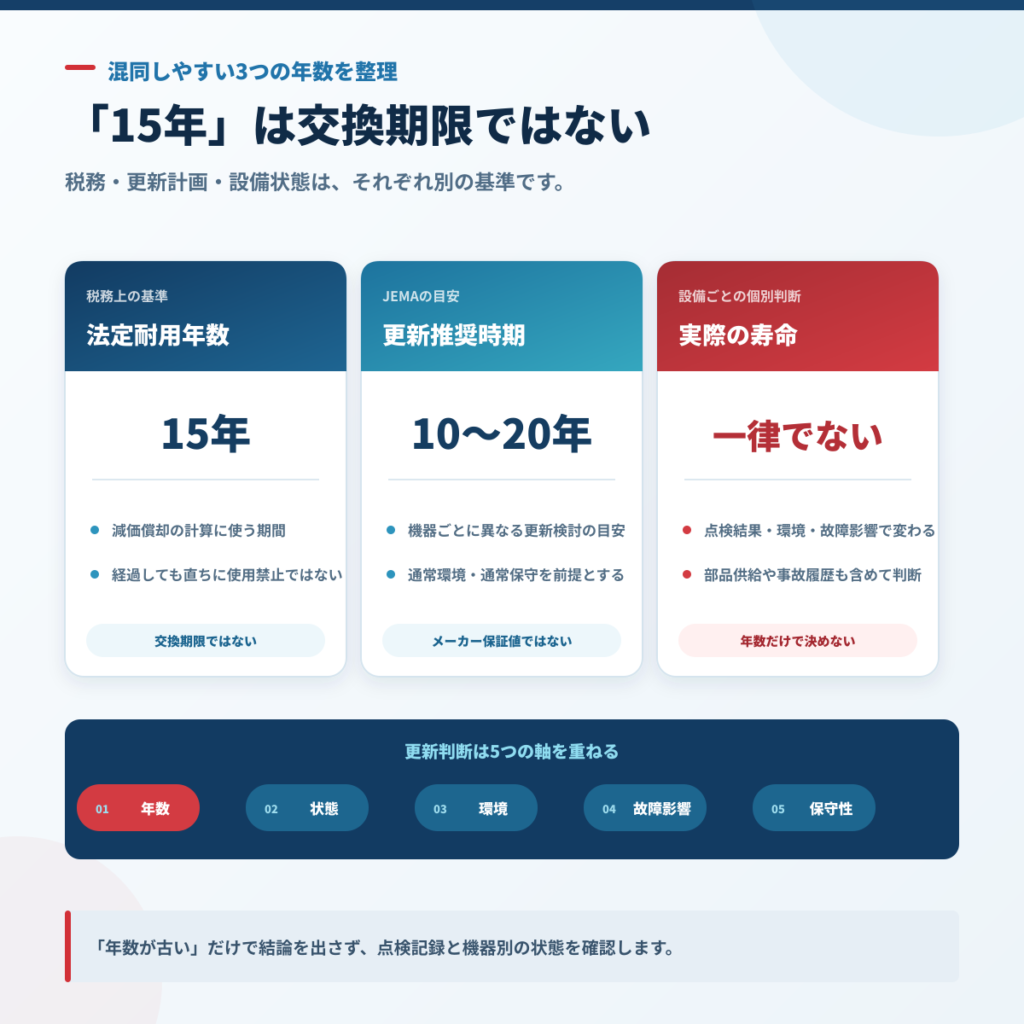

キュービクルの耐用年数は何年？3つの年数の早見表
キュービクルの年数を調べると、「15年」「20年」「25年以上」など異なる数字が出てきます。どれかが間違っているのではなく、何のための年数かが違います。まず、主な年数を出典ごとに並べます。
| 年数の種類 | 年数 | 出典 | 意味 |
|---|---|---|---|
| 法定耐用年数（税務） | 15年 | 減価償却資産の耐用年数等に関する省令・国税庁 | 減価償却の計算期間。交換期限ではない |
| 本体の更新推奨時期 | 15年を目安に計画、少なくとも20年には更新 | JSIA | 機器・部品の保守を続けながら使うことが前提 |
| 内部機器の更新推奨時期 | 機器ごとに10～20年 | JEMA（2023年改訂版） | 通常の環境・保守が前提。製造者の保証値ではない |
| 使用者が見込む更新までの年数 | 平均26.7年（キュービクル式高圧受電設備） | JEMAのアンケート（2016年） | 実態を示す参考値。この年数まで使えるという保証ではない |
| 保安協会の更新目安 | 機器により15年・20年・25年 | 関東電気保安協会 | 設備の状況や点検方式で変わる |
インターネット上には出典の示されていない年数も見られるため、本記事では公的機関・業界団体の資料で確認できた数字だけを示しています。どの年数も、過ぎた時点で使えなくなる期限ではありません。一方で、年数が浅いから安全ともいえません。設置環境や点検結果によっては、推奨時期より前に交換が必要になることもあります。
法定耐用年数15年とは｜税務上の年数で交換期限ではない
国税庁の区分では「建物附属設備・電気設備（その他のもの）」で15年
法定耐用年数は、減価償却資産の耐用年数等に関する省令で決められた、取得価額を何年に分けて費用にするかの年数です。別表第一では、建物附属設備の「電気設備（照明設備を含む。）」のうち、蓄電池電源設備が6年、「その他のもの」が15年とされています。国税庁「主な減価償却資産の耐用年数表」でも同じ区分です。
キュービクルがどちらに入るかは、国税庁の耐用年数通達（第2節 建物附属設備）が例を示しています。
工場以外の建物については、受配電盤、変圧器、蓄電器、配電施設等の電気施設、電灯用配線施設及び照明設備（器具及び備品並びに機械装置に該当するものを除く。以下2−2−2において同じ。）並びにホテル、劇場等が停電時等のために有する内燃力発電設備
耐用年数の適用等に関する取扱通達 2-2-2(2)イ
事務所ビル、商業施設、病院、倉庫など工場以外の建物に置かれたキュービクルは、この「その他のもの」として15年で償却するのが基本です。
工場の受配電設備は「機械及び装置」になる場合がある
同じ通達2-2-2(2)ロは、工場用建物の「その他のもの」を「電灯用配線施設及び照明設備」としています。受配電盤や変圧器は挙げられていないため、工場のキュービクルは、建物附属設備ではなく機械及び装置として業種ごとの耐用年数を適用するかを検討することになります。資産区分は、固定資産台帳・取得時の工事内訳・設備の用途を示して税理士へ確認してください。
修繕費と資本的支出の判定など、会計・税務の処理はキュービクルの減価償却｜更新工事は修繕費？資本的支出？判定の基準と手順で解説しています。
15年を過ぎても使える？法令が求めるのは技術基準の維持
法定耐用年数は減価償却の計算に使う年数なので、15年を過ぎても税務上の償却が終わるだけです。設備の使用については、電気事業法が設置者に次のことを求めています。
- 第39条：事業用電気工作物を技術基準に適合するように維持する
- 第42条：保安規程を定めて届け出て、設置者と従業者がこれを守る
- 第43条：主任技術者を選任して、保安の監督をさせる
求められているのは年数ではなく、技術基準に適合した状態を保つことです。点検・整備で適合した状態が保たれていれば、15年を過ぎたことだけを理由に使えなくなるわけではありません。反対に、年数が浅くても点検で絶縁低下・油漏れ・動作不良などが見つかれば、修繕や交換が必要になります。月次・年次点検の内容は「キュービクル点検ガイド｜月次・年次の内容、費用、指摘後の対応」をご覧ください。
実際には何年使える？更新推奨15年と使用者の平均26.7年
本体の更新推奨時期は15年、少なくとも20年には更新を推奨
外箱や盤を含むキュービクル本体について、配電盤・制御盤の業界団体であるJSIAは「配電盤類の更新時期」で、「設置後15年を目安に計画を立て、少なくとも設置後20年には社会状況に対応できる設備に更新すること」を推奨しています。前提は、機器・部品のオーバーホールや部品の更新を行いながら、盤としての機能を維持することです。
JSIAが2025年10月に発行した「配電盤類の健康寿命をご存じですか？」（技術資料JSIA-T2001:2025をもとにした資料）でも、キュービクル式高圧受電設備の更新推奨時期は15年、定期点検の周期は普通点検0.5～1年・精密点検2～5年とされています。同資料は更新推奨時期を「機能や性能に対する製造業者の保証値でなく、通常の保守・点検をおこなって使用した場合に、機器構成材の老朽化などにより新品と交換した方が経済性を含め一般的に有利と考えられる時期」と説明し、環境保護などの社会的な要求で前倒しされるケースがあるとしています。
使用者が見込む更新までの年数は平均26.7年
JEMAが2016年にまとめた「受変電設備の保全に関するアンケート調査」では、使用者が見込む更新までの平均稼働年数（平均更新期待年数）が、キュービクル式高圧受電設備で26.7年でした（上記のJSIA資料に掲載）。推奨時期の15年より10年ほど長く、点検と部品交換を続けながら使われている実態がうかがえます。
ただし、これはアンケートの平均値で、この年数まで安全に使えることを示すものではありません。長く使うほど、複数の機器が同時に推奨時期を超える、交換部品が手に入りにくくなる、といった点を確認する必要があります。
資料によって年数が違う理由
年数が資料ごとに違うのは、何を基準にした数字かが違うためです。
| 資料 | 年数の例 | 何を表す数字か |
|---|---|---|
| 国税庁（省令・通達） | 15年 | 取得価額を費用にする期間（減価償却） |
| JEMAの更新推奨時期 | 機器ごとに10～20年 | 通常の環境・保守で使った場合に、新品に替えたほうが経済性を含め有利になる時期 |
| JSIAの更新推奨時期 | 本体15年（少なくとも20年には更新） | 盤・設備全体の更新計画の目安 |
| JEMAのアンケート（2016年） | 本体26.7年、変圧器は約27年 | 使用者が見込む更新までの平均年数 |
| 関東電気保安協会 | 機器により15年・20年・25年 | 同協会が示す更新の目安。設備の状況や点検方式で変わる |
社内で説明するときは、「税務上は15年」「業界の推奨は本体15年・機器10～20年」「実際の更新は点検結果と故障時の影響で判断」と、年数の種類を分けて示すと誤解が起きにくくなります。関東電気保安協会の目安は「電気設備更新の目安」で公開されています。

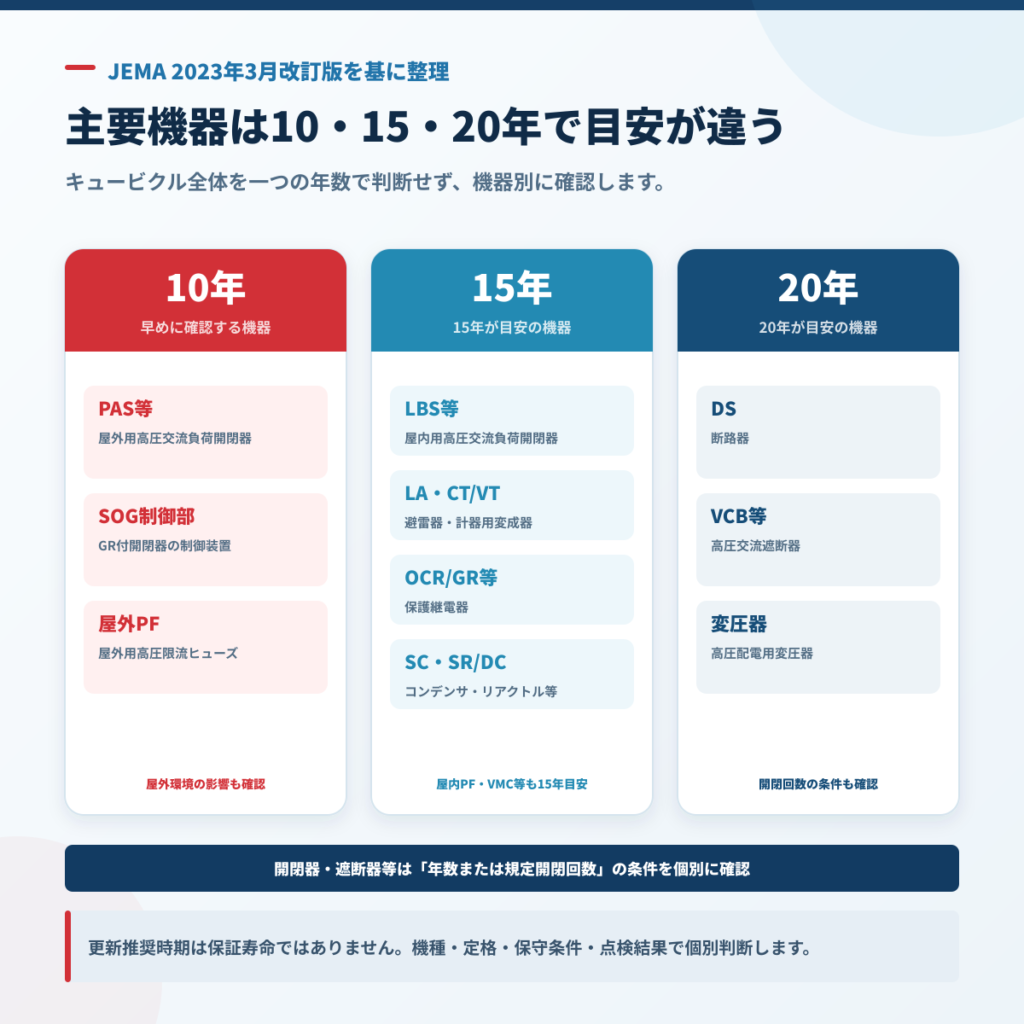

高圧機器の耐用年数一覧｜機器別の法定耐用年数と更新推奨時期
キュービクルは複数の機器の集合体で、機器ごとに更新推奨時期が違います。各機器の役割は「キュービクルの構成機器一覧」で解説しています。
| 機器（キュービクルでの呼び方） | 法定耐用年数※1 | 更新推奨時期※2 | 主な確認点 |
|---|---|---|---|
| 屋外用高圧交流負荷開閉器（PAS） | 15年 | 10年または定格負荷電流開閉200回 | 屋外環境、動作回数、SOGとの連動 |
| GR付開閉器の制御装置（SOG） | 15年 | 10年 | 保護動作試験、PASとの組み合わせ |
| 屋内用高圧交流負荷開閉器（LBS） | 15年 | 15年または定格負荷電流開閉200回 | 接点・操作機構・絶縁部 |
| 断路器（DS） | 15年 | 20年または操作回数 手動100回・動力1,000回 | 操作機構、接触部、動作回数 |
| 避雷器（LA） | 15年 | 15年 | 雷サージの履歴、劣化状態 |
| 高圧交流遮断器（VCB） | 15年 | 20年または規定開閉回数 | 遮断履歴、操作機構、部品供給 |
| 計器用変成器（VT・CT） | 15年 | 15年 | 絶縁、変形・変色、油入機器は漏油 |
| 保護継電器（OCR・GR・DGR） | 15年 | 15年 | 動作特性、保護協調、旧型品の供給 |
| 高圧限流ヒューズ（PF） | 15年 | 屋内15年／屋外10年 | 変色・腐食、予備品、組み合わせ |
| 高圧交流電磁接触器（VMC） | 15年 | 15年または規定開閉回数 | 開閉頻度、接点・操作機構 |
| 高圧進相コンデンサ（SC） | 15年 | 15年 | 膨らみ、油漏れ、異常発熱 |
| 直列リアクトル・放電コイル（SR・DC） | 15年 | 15年 | 過熱、絶縁、異音・変色 |
| 高圧配電用変圧器（油入・モールド） | 15年 | 20年 | 絶縁、温度、油漏れ、負荷、PCB |
| 高圧ケーブル（CV・CVTなど） | 15年 | 20～30年（水の影響がある場所は10～20年）※3 | 布設環境、端末・接続部、絶縁診断 |
| キュービクル本体（外箱・盤） | 15年 | 15年（少なくとも20年には更新）※4 | 外箱の腐食、屋根の錆、浸水、扉・換気口 |
※1 建物附属設備の「電気設備（その他のもの）」に当たる場合。工場では機械及び装置として別の年数になる場合があります。※2 JEMA「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）の表2を、キュービクルでの一般的な呼び方と対応させて整理したもの。開閉器類は、消耗・摩耗部品を保守状況や製造者の推奨条件に従って交換することが前提です。※3 日本電線工業会 技術資料第107号A「電線・ケーブルの更新推奨時期について」（2024年11月）。水の影響があるとは、直埋・埋設管路・屋外ピットなどでケーブルが水没するような環境です。※4 JSIA「配電盤類の更新時期」。参照日はいずれも2026年9月28日です。
変圧器（トランス）の耐用年数は法定15年・更新推奨20年
高圧配電用変圧器の更新推奨時期は、JEMAで20年です。使用者が見込む更新までの年数は、油入変圧器で平均27.4年、モールド変圧器で平均27.0年でした。いずれも保証寿命ではなく、絶縁状態、温度、負荷、油漏れ、異音、部品供給で個別に判断します。
古い油入変圧器は、低濃度PCBの確認も必要です。環境省は、絶縁油の交換が可能な変圧器等で1993年（平成5年）以前に製造されたものに低濃度PCB汚染の可能性があるとしています。確認の手順は「低濃度PCBの確認方法｜銘板・製造年・メーカー照会・分析の手順」、交換費用や更新の進め方は「キュービクルのトランス交換費用｜容量・油入式／モールド式・更新時期」にまとめています。
PAS・SOGの耐用年数は更新推奨10年
電柱などに設置するPAS（屋外用高圧交流負荷開閉器）の更新推奨時期は、JEMAで10年または定格負荷電流開閉200回です。組み合わせて使うSOG（GR付開閉器の制御装置）も10年です。関東電気保安協会は、柱上の気中開閉器（PAS）・ガス開閉器（PGS）の更新目安を15年としています。
PASは、自社設備の事故を電力会社の配電線へ広げない（波及事故を防ぐ）ための入口の機器です。令和6年度の電気保安統計では、需要設備で起きた波及事故の発生箇所として、ケーブルに次いでPAS・PGSが多くなっています。交換費用や停電時間は「PAS交換費用はいくら？交換時期・SOG・停電時間・波及事故対策」をご覧ください。
高圧ケーブルの耐用年数は20～30年、水の影響がある場所は10～20年
高圧ケーブルはJEMAの表の対象外ですが、日本電線工業会の技術資料第107号Aが更新推奨時期の目安を示しています。CVケーブルなどの高圧ケーブルは、屋内や水の影響がない屋外で20～30年、直埋・埋設管路・屋外ピットなど水の影響がある場所で10～20年です。
経済産業省は2025年6月27日、製造から15年未満の高圧ケーブルの絶縁破壊による波及事故の割合が令和元年度から5年度にかけて増加傾向にあるとして、改めて注意を呼びかけました。主な原因は水トリー現象で、劣化の兆候が確認された場合は更新推奨時期に満たなくても速やかに更新するよう求めています。令和6年度の統計でも、需要設備の波及事故193件のうち112件（58.0%）がケーブルで起きています。
費用や点検の項目は「高圧ケーブル交換費用｜距離・経路・劣化指摘・停電工事の確認点」で解説しています。
外箱の設置年と内部機器の年齢は分けて考える
外箱の設置から20年を超えていても、途中でPASや変圧器だけを交換している場合があります。逆に、外箱は比較的新しくても、移設・再利用した内部機器が古い場合もあります。キュービクル全体を一つの年数で判断せず、各機器の製造年・更新履歴を確認してください。
設置年数別に確認すること｜10年・15年・20年・25年超
上の更新推奨時期を設置からの年数に並べ直すと、年数ごとに確認することが見えてきます。ここに示すのは計画を立てるための目安で、この年数で交換しなければならないという意味ではありません。
| 設置からの年数 | 更新推奨時期に達する主な機器 | この時期に確認・準備すること |
|---|---|---|
| 10年前後 | PAS（10年）、SOG制御装置（10年）、屋外用PF（10年） | PAS・SOGの動作試験結果、屋外部の腐食を確認する。点検値を記録し、推移を見られるようにする |
| 15年前後 | キュービクル本体（JSIA 15年）、LBS・LA・VT・CT・保護継電器・SC・SR・VMC（15年）、水の影響がある場所の高圧ケーブル（10～20年） | 本体の更新計画に着手する。20年の機器（変圧器・VCB・DS）の診断を検討する。機器ごとの製造年を台帳にまとめる |
| 20年前後 | 変圧器・VCB・DS（20年）。本体はJSIAが少なくとも20年には更新を推奨 | 部分交換・段階更新・全体更新を比べ、予算と停電の計画を立てる |
| 25年以上 | 多くの機器が推奨時期を超え、使用者の平均更新期待年数（本体26.7年）にも近づく | 部品供給と後継機、複数機器の同時老朽化、点検指摘の推移を確認し、更新の時期を具体的に決める |
※JEMA「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）、JSIA「配電盤類の更新時期」、日本電線工業会 技術資料第107号A（2024年11月）をもとに編集部で整理。
JEMAの「あなたの受変電設備の診断はお済みですか（改訂版）」（2024年11月）は、設備の診断を更新推奨時期のおおむね5年前に行うことを推奨しています（精密点検の時期に合わせるなどの配慮も必要としています）。年数に関係なく、点検で異常や指摘があればその対応を優先します。指摘の優先順位の付け方は「キュービクルの改修優先順位｜点検指摘を緊急・早期・計画対応に分ける」をご覧ください。
なお、製造年が1993年以前の変圧器等や1990年以前のコンデンサーは、経過年数とは別に低濃度PCBの確認が必要です（後述）。
キュービクルの寿命を縮める要因と延ばす方法
寿命を縮める6つの要因
同じメーカー・同じ年式の機器でも、使われ方によって劣化の速さは変わります。JEMAも、機器の寿命は周囲温度・湿度などの環境条件や、短絡・地絡などの使用履歴によって大きく異なるとしています。
| 劣化を早める要因 | 具体例 | 確認ポイント |
|---|---|---|
| 温度・過負荷 | 高温、換気不足、変圧器の高負荷運転 | 負荷率、盤内温度、換気扇・吸排気口、変色・硬化 |
| 湿気・結露・浸水 | 梅雨時の結露、屋上・地下の漏水、冠水 | 水滴、錆、絶縁低下、ヒーター、排水経路 |
| 塩害・腐食性ガス・粉じん | 沿岸部、温泉地、化学工場、厨房・粉じん環境 | 腐食、汚損、端子・外箱の状態、清掃・防食 |
| 開閉・事故履歴 | 頻繁な操作、短絡・地絡、雷サージ | 動作回数、遮断履歴、試験記録、保護装置 |
| 保守不足 | 点検未実施、清掃不足、増し締め・部品交換未対応 | 指摘の未処置、測定値の推移、修繕履歴 |
| 部品・メーカー対応 | 製造終了、代替部品なし、技術資料不足 | 保守部品の供給期限、後継機、交換時の改造範囲 |
特に屋外・屋上設置では、雨水、直射日光、温度差、塩分の影響を受けやすくなります。屋内でも、地下電気室の湿気、工場の粉じん、換気不足、ネズミ・小動物の侵入などを確認します。
寿命を延ばすためにできる4つのこと
JEMAは、故障してから直す事後保全より、計画的に点検・部品交換を行う予防保全への移行を勧めています。キュービクルの所有者として取り組めることは、次の4つです。
- 点検の記録を残し、推移で判断する：月次・年次点検の測定値や指摘を年ごとに並べ、悪化の傾向を早くつかみます。
- 消耗・摩耗部品を計画的に交換する：JEMAの更新推奨時期は、開閉器類の消耗・摩耗部品を適宜交換することが前提です。JSIAも、オーバーホールや部品の更新で盤の機能を保ちながら延命を図るとしています。
- 外箱の錆・塗装の劣化を放置しない：JSIAは、厳しい腐食環境では盤の塗装の防食性能が盤そのものの寿命に関わるとし、キュービクルの劣化の例として屋根（天井面）の発錆を挙げています。
- 換気・湿気・小動物への対策を続ける：換気扇やフィルター、ヒーター、ケーブル引込口のすき間など、劣化を早める要因を点検のたびに確認します。
JEMAの報告書は、旧建設省が1979年にまとめた製造者へのアンケートで、予防保全を行った場合の耐用年数が事後保全のみの場合の2～2.5倍だったことを紹介しています。ただし古い調査で、予防保全の費用は機器価格の50～250%に上ったとも記されています。点検・修理を続ける費用と更新の費用を比べて判断することが大切です。
耐用年数を超えて放置するリスク｜波及事故の半数以上は保守不備
寿命を迎えた電気機器は、静かに止まるとは限りません。JEMAの報告書は、電源機器の寿命が尽きるときは「『静かに機能を停止する』ことはむしろ少なく、ほとんどの場合、絶縁破壊等の『事故を伴う』」とし、突発停電が避けられず、場合によっては二次災害や波及事故を招きかねないと指摘しています。
事故の統計でも、保守の不足が大きな原因になっています。NITE（製品評価技術基盤機構）の「電気保安の現状について（令和6年度電気保安統計の概要）」によると、令和6年度に自家用電気工作物の設置者から報告された事故459件のうち197件（約43.0%）が波及事故で、そのうち193件が需要設備で起きました。
| 項目 | 需要設備の波及事故193件の内訳（令和6年度） |
|---|---|
| 原因：保守不備 | 107件（55.4%）。うち保守不完全56件、自然劣化51件 |
| 原因：故意・過失 | 37件（19.2%） |
| 発生箇所：ケーブル | 112件（58.0%）で最多 |
| 発生箇所：PAS・PGS | ケーブルに次いで多く、ケーブルを含む上位3項目で全体のおよそ8割 |
| 波及に至った要因 | 区分開閉器の不動作83件（43.0%）、区分開閉器の未設置55件（28.5%） |
波及事故は自社の停電にとどまらず、周辺の停電や賠償の問題につながることがあります。波及事故の仕組みと予防策は「波及事故とは？原因・賠償責任・企業が行うべき予防策」で解説しています。
年数より優先して確認すべき危険サイン
年数は更新計画の入口ですが、現在の安全性は症状と点検結果で判断します。次の異常がある場合は、次回の定期更新まで待たずに、電気主任技術者・保安管理会社へ連絡してください。
| 優先度 | 主な状態・指摘 | 基本対応 |
|---|---|---|
| 緊急確認 | 煙、焦げ臭いにおい、火花、異常音、著しい発熱、変形、繰り返す遮断・警報、浸水 | 設備へ近づかず、電気主任技術者・保安管理会社へ直ちに連絡。復電・開閉操作を自己判断しない |
| 早期対応 | 絶縁抵抗の低下傾向、油漏れ、コンデンサ膨れ、端子過熱、動作試験不良、腐食進行 | 原因、危険度、対応期限、停電要否を確認し、修繕・交換見積を取得 |
| 計画更新 | 更新推奨時期超過、複数機器の同時老朽化、部品供給終了、予備品不足 | 1～5年の更新順位、予算、停電、納期を計画 |
| 経過観察 | 軽微な錆・汚損などで、測定値・機能に現時点の異常がない | 写真・測定値を記録し、次回点検で進行度を比較 |
点検で「要改修」「不良」などの指摘を受けたときの進め方は、「年次点検でキュービクルの指摘を受けたら？対応手順と放置リスク」で詳しく解説しています。
※無料診断の対象は高圧受電（キュービクルを設置している）施設です。低圧・特別高圧の受電設備、および沖縄・離島は対象外となります。無料診断は設備の対象可否や検討の入口を確認するものです。継続使用の可否や安全性を判定する法定点検・精密診断の代わりにはなりません。
製造年・設置年を確認する方法
更新計画を作るには、外箱の設置年だけでなく、内部機器ごとの製造年・交換年が必要です。設備を停止・開放せずに確認できる資料から先に集め、現物確認は電気主任技術者等へ依頼します。
| 確認資料 | 分かること | 注意点 |
|---|---|---|
| 固定資産台帳・工事台帳 | 取得時期、取得価額、設備名、更新履歴 | 税務上の取得年と実際の製造年が一致しない場合がある |
| 点検報告書 | 機器名、型式、製造年、測定値、指摘履歴 | 年ごとに様式・記載範囲が異なるため複数年を確認 |
| 単線結線図・竣工図 | 機器構成、容量、系統、改修内容 | 改修後の図面へ更新されているか確認 |
| 機器の銘板 | メーカー、型式、製造番号、製造年、定格 | 高圧部へ近づかず、撮影・確認は有資格者等へ依頼 |
| 修繕見積・工事写真 | 交換した機器、工事年月、施工会社 | 部分交換した機器と未交換機器を分ける |
| メーカー照会 | 製造時期、後継機、部品供給、保守情報 | 型式・製造番号・写真を準備する |
確認結果は、機器名、メーカー、型式、製造番号、製造年、推奨時期、直近点検結果、修繕履歴、部品供給、更新予定年を設備台帳へまとめます。製造年が不明な場合は、無理に推定せず「不明」と記録し、メーカー照会や次回停電点検で確認してください。
製造年は低濃度PCBの確認にも使います。環境省は、絶縁油の交換が可能な変圧器等は1993年（平成5年）以前、絶縁油を封じ切ったコンデンサーは1990年（平成2年）以前に製造されたものに低濃度PCB汚染の可能性があるとし、銘板などで製造年を確認するよう求めています。処分期限は2027年3月31日です。絶縁油の採取や分析は、必ず電気主任技術者や専門業者に任せてください。

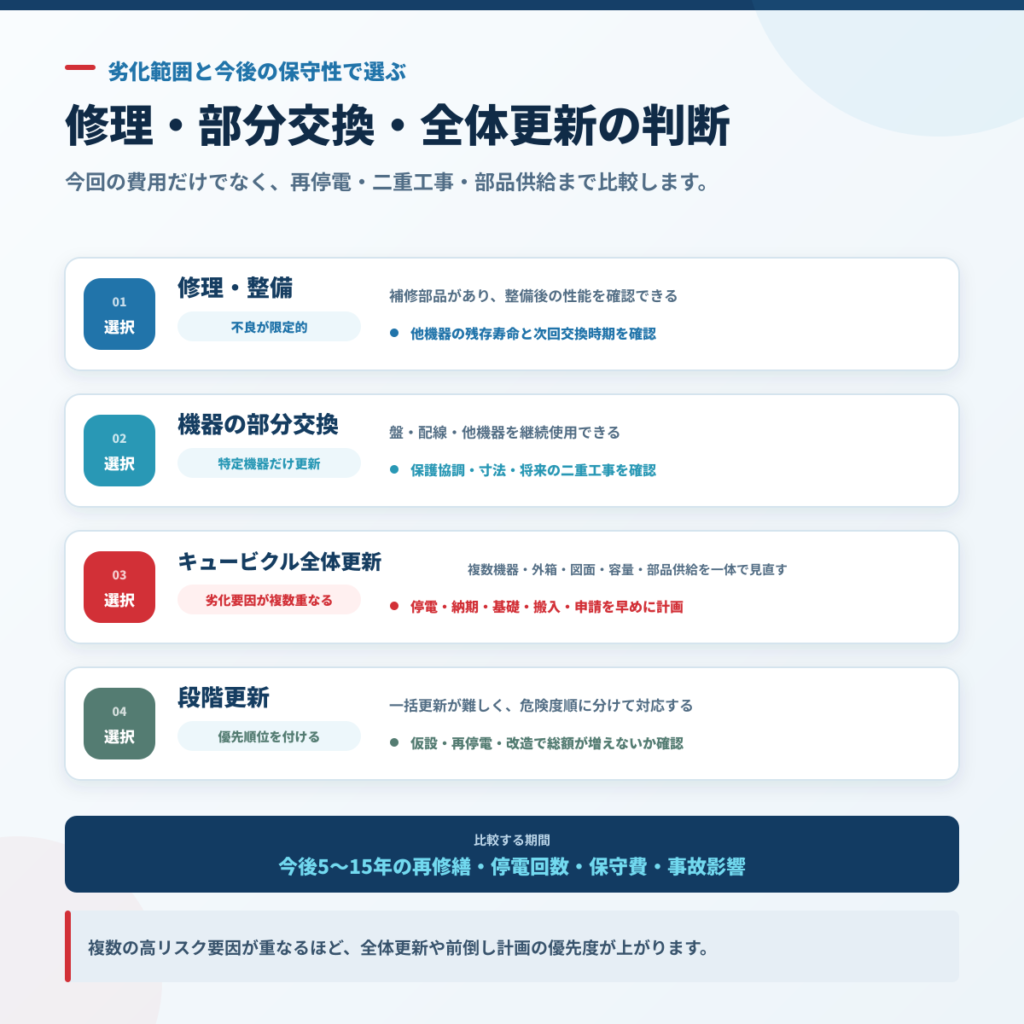

修理・部分交換・全体更新をどう決めるか
古いキュービクルでも、直ちに全体更新が必要とは限りません。単一機器の局所不良か、複数機器・外箱・配線まで劣化が広がっているかで、適切な方法は変わります。
4つの選択肢と向いている条件
| 選択肢 | 検討しやすい条件 | 注意点 |
|---|---|---|
| 修理・整備 | 不良箇所が限定的で、補修部品があり、整備後の性能確認ができる | 他機器の残存寿命、再停電、修理保証、次回交換時期を確認 |
| 機器の部分交換 | PAS・VCB・継電器など特定機器が更新対象で、盤・配線・他機器を継続使用できる | 新旧機器の保護協調、寸法、接続、将来の全体更新との二重工事を確認 |
| キュービクル全体更新 | 複数機器が推奨時期超過、外箱腐食、図面不整合、容量変更、部品供給難が重なる | 停電、納期、基礎・搬入、仮設電源、撤去、申請を早めに計画 |
| 段階更新 | 一括更新が難しいが、危険度と停電計画に沿って優先順位を付けられる | 仮設・再停電・改造が増え、結果的に総額が高くならないか比較 |
判断時は、今回の見積額だけでなく、今後5～15年間の再修繕、停電回数、部品供給、保安管理、事故・営業停止の影響まで含めます。
5つの軸で優先順位を付ける
社内で更新の優先度を説明するときは、年数だけではなく、次の5軸を同じ表で評価します。
| 判断軸 | 確認内容 | 優先度が上がる状態 |
|---|---|---|
| 1. 年数 | 製造年、使用年数、JEMA・JSIA・メーカーの推奨時期 | 推奨時期超過、不明、複数機器が同時期 |
| 2. 状態 | 測定値、動作試験、外観、油漏れ、過熱、腐食 | 異常値、悪化傾向、動作不良、複数の指摘 |
| 3. 環境 | 高温、湿気、結露、塩害、粉じん、浸水 | 厳しい環境、対策不足、再発 |
| 4. 故障影響 | 停電範囲、安全、営業・生産、周辺への波及 | 代替電源なし、24時間稼働、重大な休業損失 |
| 5. 保守性 | 部品、後継機、メーカー対応、図面、予備品 | 製造終了、部品なし、資料不明、復旧長期化 |
5軸のうち一つだけが高い場合より、複数の高リスク要因が重なっている設備を優先します。例えば「変圧器22年・油漏れあり・部品供給不明・停電すると工場全体停止」であれば、単に22年という年数以上に、状態・故障影響・保守性を重く評価します。
部分交換で済む条件と全体更新を比べるべき条件は「キュービクルは修理か全体更新か｜部分交換で済む条件と判断基準」、容量・機器・工事別の費用と見積内訳は「キュービクル更新費用はいくら？容量・機器・工事別の相場と見積内訳」で確認できます。
キュービクルの更新計画を作る6ステップ
故障してから緊急交換すると、機器選定、停電、搬入、予算の選択肢が狭くなります。次の順番で、平常時に更新計画を作ります。
固定資産台帳、単線結線図、点検報告書、銘板写真、修繕・交換履歴、過去の見積を集めます。
PAS、LBS、VCB、変圧器、高圧ケーブル、コンデンサ、継電器などを分け、製造年、推奨時期、点検値、指摘、部品供給を記録します。
異常症状、測定値の推移、設置環境、停電範囲、営業・生産・安全への影響を整理し、緊急・早期・計画・経過観察に分けます。
初期費用だけでなく、残存寿命、再停電、将来改造、部品供給、5～15年総額を同じ条件で比較します。
緊急対応枠、1～3年、4～5年などに分けて予算化し、低稼働日、仮設電源、電力会社調整、搬入経路、機器納期を確認します。
年次点検後に台帳・写真・測定値・見積を更新し、前回からの変化と未処置事項を経営会議・予算会議へ報告します。
更新推奨時期に達する前年に検討を始めるのでは、間に合わないことがあります。JEMAは設備の診断を更新推奨時期のおおむね5年前に行うことを推奨しており、JEMA報告書が紹介する1980年代のアンケートでも、各機器とも寿命の5～10年前から更新を考え始めていました。特に全体更新は、設計・見積・社内承認・電力会社との調整・製作・工事まで時間がかかります。工期と停電時間の目安は「キュービクル更新工事の工期と停電時間｜計画から復電までの流れ」をご覧ください。
更新判断に必要な資料
専門家へ相談する前に、次の資料を可能な範囲で用意すると、機器年齢・工事範囲・概算費用の確認が進みやすくなります。
| 資料 | 確認する内容 | ない場合の代替 |
|---|---|---|
| 直近3～5年の点検報告書 | 測定値の推移、指摘、処置履歴 | 直近1年分から開始 |
| 単線結線図・竣工図 | 系統、機器、容量、保護方式 | 現地調査で作成・更新を相談 |
| 設備台帳 | メーカー、型式、製造年、更新年 | 銘板写真と点検報告書から作成 |
| 銘板写真・全景写真 | 定格、製造番号、設置環境、外箱状態 | 電気主任技術者等へ撮影を依頼 |
| 過去の工事・修繕履歴 | 交換済み機器、再発、工事会社 | 請求書・見積・稟議書を確認 |
| 修繕・更新見積 | 対象範囲、含む・含まない、納期 | 点検指摘一覧を基に見積依頼 |
| 停電・事業継続条件 | 停電可能日、重要負荷、仮設電源 | 各部門へ影響をヒアリング |
資料がすべて揃っていなくても、設置年、契約電力、設備の所有形態、点検指摘の有無、キュービクル全景、直近報告書から整理を始められます。分からない情報を推測で埋めず、「未確認」として次の確認担当と期限を決めてください。
※無料診断の対象は高圧受電（キュービクルを設置している）施設です。低圧・特別高圧の受電設備、および沖縄・離島は対象外となります。
2026年に確認しておきたいこと｜トップランナー変圧器と低濃度PCB
変圧器は2026年度からトップランナー第三次判断基準
JEMAによると、変圧器のトップランナー制度の第三次判断基準は、油入変圧器・モールド変圧器とも2026年度が目標年度です。JIS C 4304(1981)の規格値と比べて約46%の省エネ効果が見込まれ、2021年度時点で国内で稼働する約386万台のうち、2001年以前の変圧器が約221万台（57%）を占めると推定されています。変圧器を更新するときは、本体価格だけでなく新旧の損失の差も比較の材料になります。
低濃度PCBの処分期限は2027年3月31日
低濃度PCB廃棄物の処分期限は2027年3月31日です（環境省）。古い変圧器やコンデンサーを交換・撤去する予定があれば、製造年とPCBの有無を先に確認しておくと、更新計画と処分の手続きを同時に進められます。期限までに必要な手続きは「低濃度PCBの処分期限は2027年3月31日｜今から必要な確認と手続き」をご覧ください。
このほか、機器の納期はメーカーや時期によって変わります。更新の方針が決まったら、早めに工事会社へ納期を確認してください。
キュービクルの耐用年数に関するよくある質問
- キュービクルの法定耐用年数は何年ですか？
-
建物附属設備の「電気設備（その他のもの）」に当たる場合、税務上の法定耐用年数は15年です。工場のキュービクルは機械及び装置として別の年数になる場合があるため、固定資産台帳と工事内訳を税理士へ示して確認してください。
- キュービクルは実際に何年使えますか？
-
一律には決まりません。JSIAは本体について設置後15年を目安に計画し、少なくとも20年には更新することを推奨しています。JEMAのアンケート（2016年）では、使用者が見込む更新までの年数は平均26.7年でしたが、これは参考値で、使える年数を保証するものではありません。点検結果、設置環境、部品供給で判断します。
- 15年を過ぎたキュービクルは交換が必要ですか？
-
15年経過だけで全体交換が決まるわけではありません。法定耐用年数は税務上の年数です。機器別の更新推奨時期、点検値、劣化症状、設置環境、部品供給、故障時の影響を確認して判断します。
- 耐用年数を過ぎたキュービクルを使い続けると法令違反になりますか？
-
法定耐用年数は税務上の年数で、過ぎたことだけを理由に使用が問題になるものではありません。電気事業法が設置者に求めているのは、技術基準に適合するよう設備を維持すること、保安規程を定めて守ること、主任技術者を選任することです。年数にかかわらず、点検で技術基準に適合しない状態が見つかれば修繕や交換が必要になります。
- 設置20年超のキュービクルは危険ですか？
-
20年を超えたことだけで危険・使用不可とは判断できません。ただし、JEMAの更新推奨時期が10～20年の機器が多く、JSIAも本体を少なくとも20年には更新することを推奨しています。複数機器の老朽化、部品供給、故障時の影響をまとめて確認し、点検記録を基に更新計画を作ってください。
- 変圧器の寿命は何年ですか？
-
JEMAの高圧配電用変圧器の更新推奨時期は20年です。JEMAのアンケートでは、使用者が見込む更新までの年数は油入変圧器で平均27.4年、モールド変圧器で平均27.0年でした。いずれも保証寿命ではなく、絶縁状態、温度、負荷、油漏れ、異音、部品供給で個別に判断します。税務上の法定耐用年数は、建物附属設備に当たる場合15年です。
- 高圧ケーブルの寿命は何年ですか？
-
日本電線工業会は、高圧ケーブルの更新推奨時期の目安を、屋内や水の影響がない屋外で20～30年、直埋・埋設管路など水の影響がある場所で10～20年としています。15年未満でも水トリー現象による絶縁破壊が起きることがあり、経済産業省は劣化の兆候があれば推奨時期に満たなくても更新するよう求めています。
- 外箱の製造年と内部機器の年齢は同じですか？
-
同じとは限りません。部分交換、増設、移設、中古機器の利用などにより年齢が異なる場合があります。外箱だけでなく、PAS、VCB、変圧器、コンデンサ、継電器などの銘板・点検報告書・工事履歴を確認してください。
- 点検で異常がなければ推奨時期を超えて使えますか？
-
点検結果が良好でも、将来の安全性や故障しないことが保証されるわけではありません。測定できない内部劣化、部品供給、故障時の復旧期間もあります。継続使用の条件と次回確認時期を電気主任技術者等と決め、更新準備を進めてください。
- 更新計画は何年前から作ればよいですか？
-
JEMAは、設備の診断を更新推奨時期のおおむね5年前に行うことを推奨しています。全体更新は設計、予算承認、機器製作、停電調整、搬入・工事に時間がかかるため、複数機器が推奨時期に近づく前から台帳を作り、毎年見直してください。
無料資料｜設置20年超のキュービクル危険度チェック
設置年、機器の製造年、点検指摘、油漏れ・腐食・異常音、部品供給、停電時の事業影響などを確認し、自社設備の更新優先度を整理できるチェックリストです。設備台帳づくりや社内説明の準備にご活用ください。
※チェック結果は、設備の安全性・継続使用可否を確定するものではありません。異常や点検指摘がある場合は、電気主任技術者・保安管理会社へ確認してください。
まとめ｜法定15年・更新推奨・実際の使用年数を分けて判断する
キュービクルの法定耐用年数は税務上15年ですが、交換期限ではありません。業界団体の更新推奨時期は本体15年（少なくとも20年には更新）、内部機器は10～20年で、使用者が見込む更新までの年数は平均26.7年です。どの数字も、それだけで交換の要否を決めるものではありません。
- 法定耐用年数15年は減価償却の期間で、交換期限ではない
- 本体はJSIAが15年を目安に計画し、少なくとも20年には更新することを推奨している
- 機器ごとの更新推奨時期（10～20年）と、高圧ケーブルの布設環境を確認する
- 外箱と内部機器の年齢を分け、製造年・交換履歴を台帳にまとめる
- 年数・状態・環境・故障影響・保守性の5軸で優先度を決め、診断は推奨時期のおおむね5年前から行う
設置から20年を超えている、製造年が分からない、複数の点検指摘がある、高額な修繕・更新見積を受けた場合は、故障後の緊急判断になる前に、設備資料と点検記録を整理して選択肢を比較しましょう。
対象は高圧受電（キュービクルを設置している）施設です。低圧・特別高圧の受電設備、および沖縄・離島は対象外となります。
参考情報
- 減価償却資産の耐用年数等に関する省令（e-Gov法令検索）
- 国税庁「主な減価償却資産の耐用年数表」
- 国税庁「耐用年数の適用等に関する取扱通達 第2節 建物附属設備」
- 電気事業法（e-Gov法令検索）
- 日本電機工業会（JEMA）「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）
- 日本電機工業会（JEMA）「あなたの受変電設備の診断はお済みですか（改訂版）」
- 日本電機工業会（JEMA）「トップランナー変圧器第三次判断基準」
- 日本配電制御システム工業会（JSIA）「配電盤類の更新時期」
- 日本配電制御システム工業会（JSIA）パンフレット「配電盤類の健康寿命をご存じですか？」（2025年10月）
- 日本電線工業会 技術資料第107号A「電線・ケーブルの更新推奨時期について」（2024年11月）
- 経済産業省「更新推奨時期に満たない高圧ケーブルにおける水トリー現象に係る注意喚起」（2025年6月27日）
- 製品評価技術基盤機構（NITE）「電気保安の現状について（令和6年度電気保安統計の概要）」（令和8年3月）
- 関東電気保安協会「電気設備更新の目安」
- 環境省「低濃度PCB廃棄物処分について」
- 経済産業省 関東東北産業保安監督部「自家用電気工作物に関する手続き方法」
本記事は一般的な情報提供を目的としており、個別設備の安全性、継続使用、交換期限、税務上の資産区分・耐用年数、工事方法を判定するものではありません。設備ごとの判断は、電気主任技術者、保安管理会社、メーカー、工事会社、所管官庁、税理士等へご確認ください。
